Beschreibung

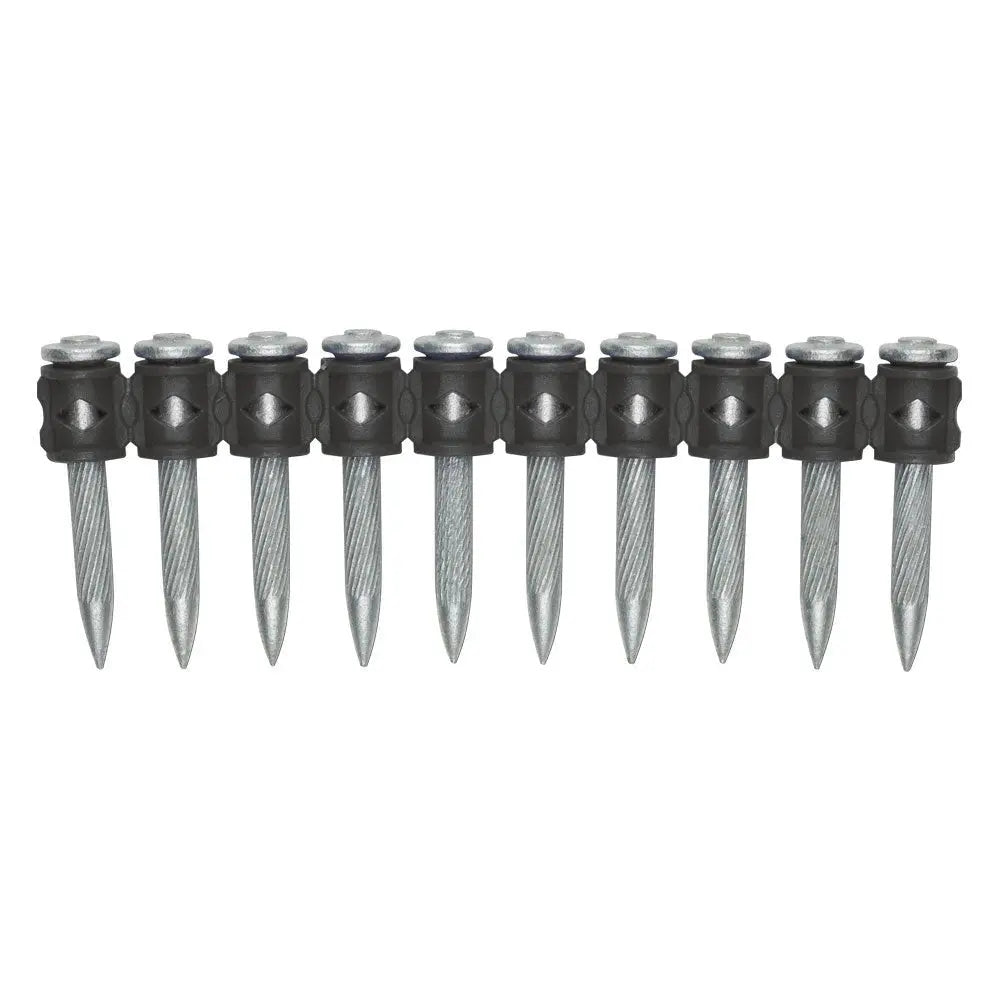

CSI Spiral Drive Pins dienen zur dauerhaften Befestigung von Vorrichtungen an Beton, Beton über Stahlbeton, Betonmauerwerk und Baustahl A36 oder A572/A992. Die Befestigungselemente werden mit einem 8-mm-Kopf und einem Schaftdurchmesser von 0,157 Zoll in verschiedenen Längen hergestellt; ein konischer Schaftdurchmesser von 0,145 Zoll und 1/2-Zoll-Länge ist ebenfalls erhältlich. Das spiralförmig geriffelte Schaftdesign sorgt für konstant optimale Leistung in Stahlgrundwerkstoffen. Bei Einzelbefestigungen ist eine Kunststoffscheibe auf dem Stiftschaft montiert, um den Antriebsstift im Werkzeuggehäuse zu halten und während des Eintreibvorgangs eine zentrierte Führung zu gewährleisten. Die Befestigungselemente sind auch in magazinierten Streifen erhältlich.
FUNKTIONEN UND SPEZIFIKATIONEN
SPEZIFIKATIONEN
| KATALOGNUMMER | SCHAFTDURCHMESSER | SCHAFTLÄNGE | SCHAFTTYP | PACKUNGSMENGE |
|---|---|---|---|---|
| 50238N-PWR | 0,145 Zoll | 1/2" (13MM) (K) | KONISCH | 100 |
| 51450-PWR | 0,157 Zoll | 5/8" (16MM) (K) | GERADE | 100 |
| 50452-PWR | 0,157 Zoll | 3/4" (19 MM) (K) | GERADE | 100 |
| 50454-PWR | 0,157 Zoll | 7/8" (22MM) (K) | GERADE | 100 |
| 50456-PWR | 0,157 Zoll | 1" (27 MM) (K) | GERADE | 100 |
| 50458-PWR | 0,157 Zoll | 1-1/4" (32 MM) (K) | GERADE | 100 |
| 50460-PWR | 0,157 Zoll | 1-1/2" (37 MM) (K) | GERADE | 100 |
| 50461-PWR | 0,157 Zoll | 1-5/8" (42 MM) (K) | GERADE | 100 |
| 50462-PWR | 0,157 Zoll | 2" (52 MM) (K) | GERADE | 100 |
| 50463-PWR | 0,157 Zoll | 2-1/2" (62 MM) (K) | GERADE | 100 |
* - (K)- Gerändelt
ALLGEMEINE ANWENDUNG UND VERWENDUNG
ANWENDUNGEN
- Befestigung von dünnem Stahl an Beton, Beton über Stahldeck, Betonmauerwerk oder Stahl
- Befestigung von Holzelementen an Beton, Betonmauerwerk oder Stahl
- Befestigung von Zubehör, Vorrichtungen und Komponenten an Beton, Beton über Stahldeck, Betonmauerwerk oder Stahl
- Schwellenplatte und Randverankerung
GENEHMIGUNGEN & LISTUNGEN
Zulassungen
- Internationaler Kodexrat, Evaluierungsdienst (ICC-ES), ESR-2024
- Code-konform mit dem International Building Code/International Residential Code: 2021 IBC/IRC, 2018 IBC/IRC, 2015 IBC/IRC und 2012 IBC/IRC
- Getestet gemäß ASTM E1190 und ICC-ES AC70 für den Einsatz in Beton, Leichtbeton, Beton über Stahlbeton, Betonmauerwerk und Stahl
